匯四方磁力耦合聯軸器怎么選型？機械設計師必看
發布時間：2025-07-03 09:01:04 來源：匯四方
傳統機械聯軸器（如齒輪式、滑塊式、彈性套柱銷式等）在工業應用中長期面臨一系列顯著痛點：
振動與噪音突出：其剛性或非理想補償特性導致運轉中易產生較大振動與噪音，不僅影響工作環境舒適度，更是設備疲勞損傷的重要誘因。
持續潤滑依賴：許多類型（如齒輪聯軸器）需定期加注潤滑脂，維護成本高且易泄漏污染。
對中精度要求嚴苛： 安裝時兩軸對中精度（平行度、角度、軸向偏差）要求極高，且運行中熱變形或基礎沉降導致的微小偏差即會引發附加載荷、振動加劇和部件（如軸承、密封）過早磨損，需頻繁停機調整。
補償能力有限：對軸向、徑向和角向偏差（偏心）的容忍度普遍較低，適應性差。
傳遞效率受制于對中：對中不良造成的額外摩擦與振動會顯著降低動力傳遞效率，增加能耗。
意外停機維修成本高昂：由對中失準、潤滑失效或部件磨損引發的突發故障，常導致非計劃停機，造成重大生產損失與緊急維修費用。
事實，傳統機械聯軸器在可靠性、維護便利性、能效及綜合使用成本方面存在固有缺陷，其性能高度依賴初始安裝精度和持續維護，已成為制約設備高效穩定運行的薄弱環節。那么，如何實現旋轉設備動力傳遞的零泄漏、免維護、高可靠、長壽命？
匯四方磁力耦合聯軸器，憑借其獨特的無接觸磁力傳動原理，成為解決上述痛點的理想選擇。
磁力耦合聯軸器核心優勢速覽：
零泄漏：隔離傳動，徹底解決動密封泄漏難題，尤其適用于易燃易爆、有毒有害、高純凈度介質環境（化工、真空等）。
免維護：無機械接觸、無需潤滑，顯著降低維護成本和停機時間。
不同軸：磁力耦合器通常具有更好的軸向和角向偏差容忍能力，安裝更便捷，減少對中應力。
防過載：當扭矩超過設計值時，從動端轉子直接打滑，保護主動端電機正常轉動，防止因過載而損壞。
噪音低：無機械摩擦，運行平穩安靜，無機械接觸，只傳扭矩不傳導振動。
高效率：磁力傳遞，扭矩之內損耗低，傳動效率高（>95%以上）。
長壽命：核心部件無磨損，在要求之內的工況，使用壽命遠超傳統聯軸器。
說到這里，磁力聯軸器到底該怎么選型？
選型四要素 (核心干貨)：
一、扭矩需求：
額定扭矩：設備正常運行所需的最大持續穩定扭矩。
峰值扭矩/啟動扭矩：設備啟動或瞬時過載時的最大扭矩（必須考慮！）。
安全系數：磁力聯軸器屬于軟聯接，確保可靠性和過載保護能力，在選型時建議x1.2或1.5倍。
匯四方提示：準確計算或獲取電機/負載的扭矩?cái)?shù)據是關鍵第一步。
二、轉速范圍：
設備工作轉速（額定轉速、最高轉速、最低轉速）。
高轉速應用需特別關注轉子動平衡和渦流損耗設計。匯四方產品針對不同轉速的優化加工方案。
標準件HSF06-D20~D50的轉速可達40000rpm，HSF06-D55、D60、D65等需要達10000rpm以上高轉需重新定制。
標準件HSF07-D60~D100的轉速可達5000~6000rpm。
最低轉速沒有要求，扭矩之內同步傳動。
三、安裝尺寸與軸徑：
主動端/負載端軸徑：精確測量。
安裝空間限制 (軸向/徑向)：確保安裝空間足夠，確認可用空間是否能容納聯軸器本體及必要的拆卸間隙。
匯四方提示：提供詳細的安裝圖紙或參數表可極大簡化選型。
四、工作環境：
環境溫度：標準件釹鐵硼磁體材料耐溫100度以下，如需150度，200~300度可以定制（用耐高溫磁體釤鈷）。任何的磁材都會受到環境溫度造成自然衰減，10年自然衰減5~8%。
環境介質：是否有腐蝕性氣體、液體、粉塵？
工況干燥的可選型標準件，外殼材料標準件：AL6061、SUS304
需要泡水或潮濕的工況可選擇定制不銹鋼SUS316L，焊接工藝。
特殊要求：可聯系銷售工程師了解詳情。

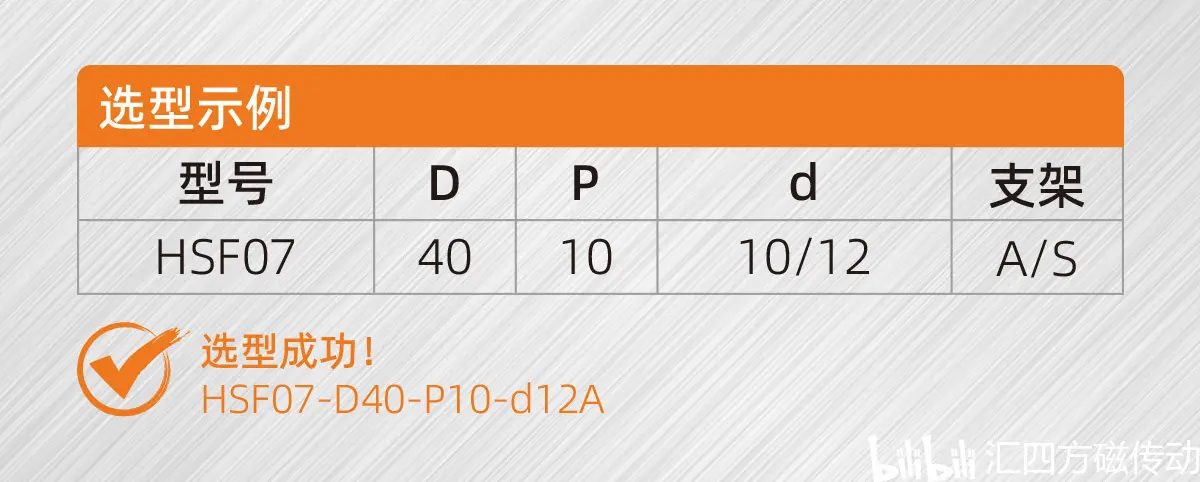

五、選型示例：
材質：A、AL6061；S、SUS304（SUS316）
型號:HSF07，外徑D:40mm 磁極數P:10 軸徑d:12mm
選型成功！HSF07-D40-P10-d12

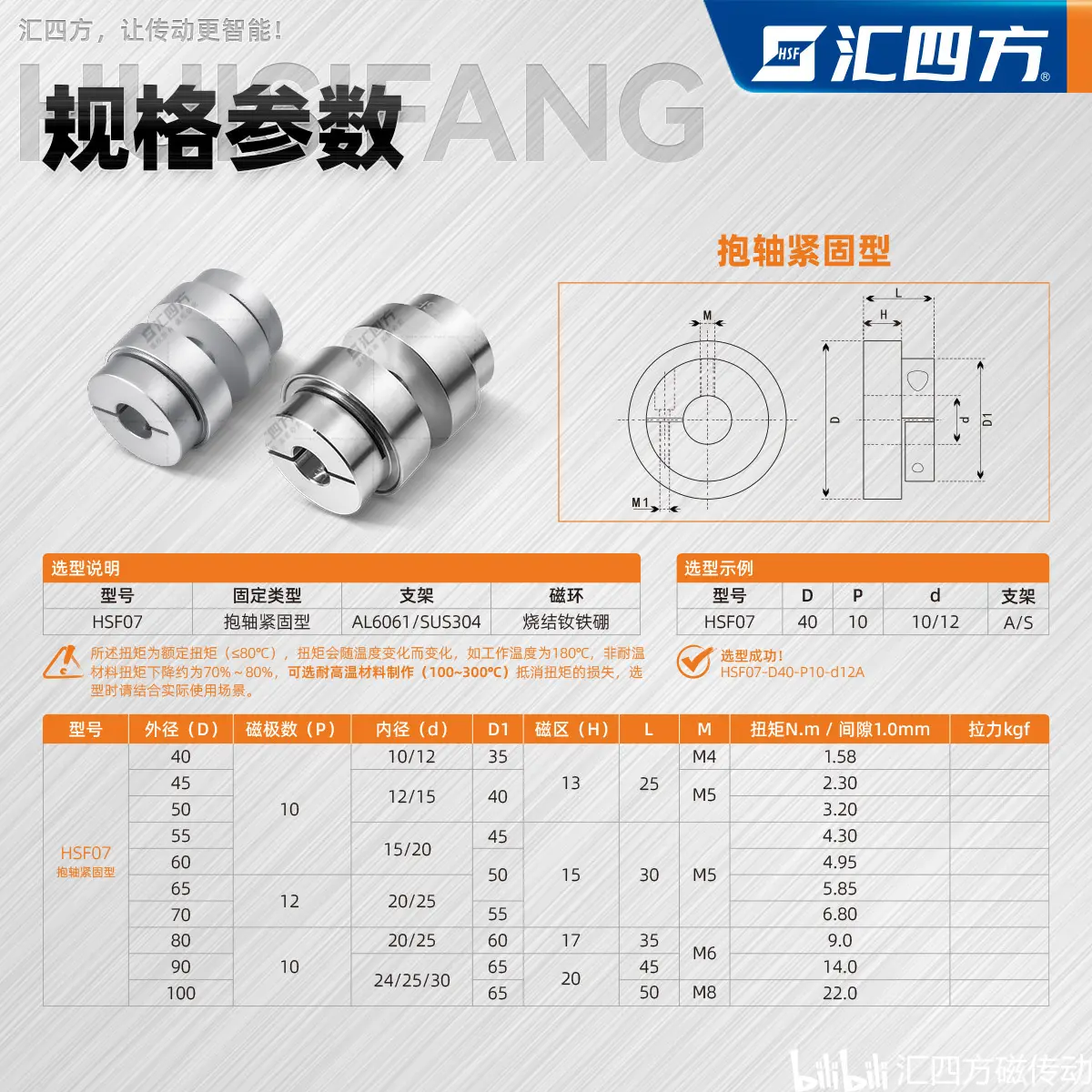

更多詳情參考下圖：
六、匯四方的產品型號：
HSF01、HSF02、HSF03、HSF04、HSF05、HSF06、HSF07、HSF08、HSF09、HSF10、HSF11、CFY
